Innova IGS 540

Innova™ IGS 540 est un système monté au sol doté de l’un des plus grands champs de vision sur le marché pour les procédures d’oncologie interventionnelle.

igs-for-interventional-oncology-innova-igs-540-overview

Visualisez À votre façon. de manière transparente

Avec son détecteur carré de 41 cm (16,1 po), le système Innova IGS 540 offre une couverture du corps complète pour les interventions abdominales et périphériques.

Le système Innova IGS 540 a été conçu de A à Z pour vous offrir la clarté d'image dont vous avez besoin tout en vous aidant à maintenir des doses aussi faibles que possible. Il comprend des fonctionnalités telles que la personnalisation de doses1, qui vous permet de choisir parmi cinq2 préférences d’exposition automatique possibles pour votre système. Vous pouvez également modifier ces préférences selon votre protocole clinique pour permettre une personnalisation multi-procédures et multi-utilisateurs, et de prendre ainsi des décisions éclairées.

Grâce à des applications avancées dédiées, vous pouvez planifier, guider et évaluer les procédures en toute confiance.

  • FlightPlan for Liver vous aide à planifier l'embolisation hépatique en trois étapes intuitives, et met automatiquement en évidence les vaisseaux présents au niveau de l’aiguille du cathéter et qui s'étendent jusqu'à la tumeur hypervascularisée.

  • Le système Innova TrackVision vous permet de planifier et de guider les procédures à l'aiguille, en identifiant une ou plusieurs trajectoires adaptées à votre cas, et en superposant ces trajectoires virtuelles sur les images radioscopiques en temps réel. Vous savez ainsi exactement où vous vous trouvez dans les anatomies délicates.

Aperçu

  • Angulations du portique

    L’arceau à 3 axes facilite la mise en place d’angulations complexes.
  • Accès à la tête

    Accès confortable à la tête du patient grâce à l’arceau et au positionneur en L décalés.
  • InnovaBreeze*

    Suivez le bolus de contraste en temps réel, à l’aide d’un contrôle de vitesse de déplacement, avec un flux de travail intuitif.
  • Imagerie latérale

    Passage facile d’une vue antéro-postérieure à une vue latérale, grâce à la flexibilité de l'arceau décalé et du positionneur en L.
  • Arceau décalé

    Flexibilité de positionnement maximale et excellent accès au patient pour une couverture qui s'étend de l’aine à la tête.

Avantages

Applications cliniques

Plus de 20 applications avancées pour vous aider à planifier, guider et évaluer des procédures complexes.

GE Santé offre une vaste gamme d’applications avancées, conçues pour augmenter l’efficacité de votre laboratoire et accroître la confiance clinique pour planifier, guider et évaluer des procédures complexes. Ces applications peuvent être utilisées dans une gamme complète de procédures d’intervention, tout en étant conçus pour répondre à des défis spécifiques. Symbole d’une innovation inégalée en oncologie interventionnelle, FlightPlan for Liver permet de planifier les procédures TACE en mettant automatiquement en évidence les vaisseaux présents au niveau de l’aiguille du cathéter et qui s'étendent jusqu'à la lésion hypervasculaire.

GE Santé Innova IGS 540 - Application clinique FlightPlan for Liver
FlightPlan for Liver
Une avancée importante de l’embolisation hépathique
FlightPlan for Liver vous aide à planifier vos procédures d'embolisation hépathique. Cet outil met automatiquement en évidence les vaisseaux présents au niveau de l’aiguille du cathéter et qui s'étendent jusqu'aux alentours de la lésion hypervasculaire.
Pour en savoir plus


GE Santé Innova IGS 540 - Application clinique Innova 3D
Innova 3D
L’imagerie 3D en laboratoire d’intervention

Innova 3D est un mode d’acquisition qui produit des images 3D à partir d’un examen angiographique en rotation, vous permettant de visualiser de façon claire des structures vasculaires complexes en laboratoire d’intervention. Les images 3D à contraste élevé obtenues présentent une excellente résolution spatiale, à travers une gamme complète de densités tissulaires. L’image est automatiquement reconstituée à partir de vos paramètres spécifiques sur la station de travail Advantage Workstation, vous donnant accès à une vaste gamme d’outils d’analyse.
Pour en savoir plus

GE Santé Innova IGS 540 - Application clinique Innova Vision
Innova Vision
Guidage 3D en temps réel

Innova Vision superpose en un seul clic des ensembles de données 3D préparés à partir d’images rotatives tomographiques, IRM ou 3D sur des images radioscopiques en temps réel. Cette application de guidage 3D vous permet de mieux contrôler la progression des appareils dans les anatomies complexes.
Pour en savoir plus

GE Santé Innova IGS 540 - Application clinique Innova CT
Innova CT
Produisez des images de qualité tomodensitométrique dans le laboratoire vasculaire

Fonction utilisée pour les applications cliniques nécessitant des images détaillées à basse résolution de contraste, la tomodensitométrie Innova* améliore la visualisation des tissus mous pour vous aider à identifier clairement les lésions suspectées. La facilité d’accès à des images de qualité tomographique depuis le laboratoire vasculaire signifie qu’il n’est plus nécessaire de transférer vos patients dans une salle d’examen tomodensitométrique.
Pour en savoir plus

GE Santé Innova IGS 540 - Application clinique Innova TrackVision
Innova TrackVision
Progressez en toute confiance

Innova TrackVision permet un guidage d'aiguille 3D en temps réel pendant vos procédures. Cet outil vous permet de diriger l’aiguille selon une trajectoire planifiée, superposée sur l’image de scopie en temps réel, en visualisant immédiatement tout écart par rapport à la trajectoire.
Pour en savoir plus

GE Santé Innova IGS 540 - Application clinique Integrated Registration
Alignement intégré
Gestion d'images multimodalité

L'alignement intégré vous permet de fusionner et d'aligner deux acquisitions volumétriques à partir de modalités d'acquisition identiques ou différentes. Cette option vous permet de comparer facilement des images anatomiques 3D CT, IRM avec TEP, SPECT ou XA3 pour une analyse plus complète.
Pour en savoir plus

Procédures

Embolisation hépatique

Pour administrer des produits thérapeutiques aux tumeurs pendant la chimioembolisation transartérielle, il est impératif d'identifier avec précision les vaisseaux hépatiques. Cependant, la vascularisation complexe du foie peut rendre plus difficile l'identification précise des vaisseaux qui alimentent les tumeurs dans les images 2D et 3D, ce qui, souvent, augmente la quantité nécessaire de temps, de rayonnement et de produit de contraste.

GE Santé Innova IGS 540 - Embolisation hépatique

Planifier

FlightPlan for Liver vous aide à planifier les procédures d’embolisation hépatique. Cet outil met automatiquement en évidence les vaisseaux présents au niveau de l’aiguille du cathéter et qui s'étendent jusqu'aux alentours de la lésion hépatique hypervasculaire.

GE Santé Innova IGS 540 - Embolisation hépatique

Guider

Une fois prêt, vous pouvez envoyer le modèle 3D de FlightPlan for Liver vers Innova Vision en un seul clic, et l'utiliser comme cartographie 3D pour guider les cathéters le long des vaisseaux tortueux et des bifurcations, vous permettant d’effectuer l'embolisation en toute confiance.

GE Santé Innova IGS 540 - Embolisation hépatique

Évaluer

Un tomodensitogramme Innova postopératoire vous aide à évaluer le succès de l’embolisation.

Procédures avec aiguille

L’exécution des procédures à l’aiguille directement dans le laboratoire interventionnel libère votre système CT pour d’autres examens et améliore l’accès au patient. Toutefois, sous guidage radioscopique, il peut s'avérer difficile et fastidieux de localiser le point d’entrée adéquat et de faire avancer l’aiguille en évitant les structures critiques.

GE Santé Innova IGS 540 - Procédures avec aiguille

Planifier

Avec Volume Viewer et Trajectory Planning, vous pouvez planifier la procédure à partir d’informations 3D exceptionnelles, et définir les trajectoires d’aiguille et les points d’entrée cutanée optimaux.

GE Santé Innova IGS 540 - Procédures avec aiguille

Guider

Avec Innova TrackVision, vous pouvez guider l'aiguille le long de la trajectoire qui suit les inclinaisons de l'arceau et les mouvements de la table. De plus, un algorithme dédié superpose l’anatomie osseuse sur l’image et vous aide à compenser pour les moindres petits mouvements du patient, ce qui facilite l’alignement précis de la trajectoire de l’aiguille à tout moment pendant l’intervention.

GE Santé Innova IGS 540 - Procédures avec aiguille

Évaluer

À la fin de la procédure, une fois l’amalgame injecté, une acquisition par tomodensitométrie Innova vous permet de visualiser l’implantation de l’amalgame en 3D et donc de confirmer le succès de la procédure.

Embolisation de la veine porte

L’objectif est de n’emboliser que les branches correspondant à la partie du foie à réséquer. La veine porte présente plusieurs variations anatomiques, et de nombreuses branches différentes qui peuvent être difficiles à distinguer sur des images radioscopiques 2D. Pour procéder en toute confiance, vous devez comprendre la position exacte du cathéter dans l’anatomie et contrôler la phase d’embolisation en temps réel.

GE Santé Innova IGS 540 - Embolisation de la veine porte

Planifier

Avec le système Innova 3D, vous pouvez représenter l’ensemble du système portail hépatique, et sélectionner les branches à emboliser sans vous soucier des problèmes de superposition ou de la tortuosité des vaisseaux.

GE Santé Innova IGS 540 - Embolisation de la veine porte

Guider

Grâce à Innova Vision, vous pouvez fusionner les données 3D sur l’image radioscopique en temps réel dans le laboratoire, avec ajustement en temps réel des angles de l’arceau et de la position de la table. Vous bénéficiez ainsi d’un soutien virtuel qui vous aide à naviguer dans l’anatomie et à contrôler l’injection de l’agent embolique.

GE Santé Innova IGS 540 - Embolisation de la veine porte

Évaluer

Une fois la procédure terminée, vous pouvez utiliser une acquisition Innova Subtracted 3D pour visualiser l’absorption du produit embolique dans les branches embolisées, et ainsi déterminer si d’autres branches nécessitent une embolisation.

Contenu associé

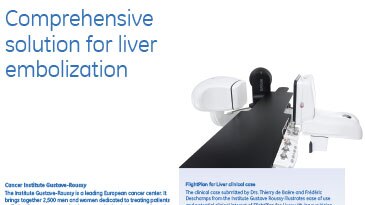

Solution complète pour l'embolisation du foie

Télécharger

Produits connexes

En milieu clinique, les résultats de l'application des techniques de réduction de la dose varient selon la procédure clinique réalisée, la taille du patient, l'emplacement de la structure anatomique et les méthodes employées par l'établissement. Le radiologue interventionnel, assisté d’un spécialiste en radiologie si nécessaire, doit déterminer les paramètres adaptés à chaque procédure clinique.

1 Option

2 Excepté dans les pays suivants : Allemagne, Suisse, Autriche, Nouvelle-Zélande, où cette liste est limitée à 3 préférences

3 - Pour les séries issues de la modalité XA, Integrated Registration ne prend actuellement en charge que les images d’angiographie par rayons X 3D (stockées sous forme d’objets DICOM de stockage d’images CT) acquises avec un système GE et reconstruites avec l’application 3DXR.
