Des analyses fMRI rapides et simples.

L’IRM fonctionnelle est devenue l’outil de diagnostic de prédilection pour cartographier les fonctions neurologiques du cerveau. Non invasive, la fMRI ne nécessite l’absorption d’aucun produit (ni par voie orale ni par IV) et aucun rayonnement n’est émis. Cette technique permet de réaliser des cartographies des fonctions neurologiques via l’acquisition d’images IRM BOLD (blood oxygen level dependent) du cerveau. Il s’agit de mesurer la hausse du niveau d’oxygène dans une région d’intérêt, en réponse à des stimuli externes.

L’analyse des cartes générées par le biais de cette technique permet d’obtenir de précieuses informations, qui peuvent être utilisées pour guider les procédures chirurgicales. Par conséquent, il est essentiel de disposer de technologies permettant de créer des comptes-rendus d’examens précis.

Le logiciel d’imagerie BrainWave est un outil particulièrement simple d’utilisation, pour la visualisation et l’analyse des images fonctionnelles du cerveau acquises avec l’application BrainWave RT. BrainWave permet le traitement, l’analyse, le rendu 3D et l’affichage des résultats des examens IRM BOLD.

Points clés

  • Effectue une correction rétrospective des mouvements du patient.
  • Génère des cartes d’activation à l’aide de l’analyse GLM (Generalized Lineal Model).
  • Des techniques de visualisation sophistiquées permettent de fusionner les résultats avec les données anatomiques.
  • Visualisation claire avec des cartes d’activation en couleur et des seuils interactifs.
  • Paradigmes enregistrés dans la structure DICOM privée, pour analyse rapide.
  • Intégration complète avec les fonctions AW de reprographie, de mise en réseau et d’archivage.
  • Compatibilité DICOM totale.
  • Possibilité de transférer les activations dans des ensembles de données DICOM 3D haute résolution pour les applications neurologiques.
BrainWave
  • Caractéristiques

    • BrainWave PA permet de visualiser et d’éditer des données fMRI de manière interactive. Ce logiciel peut être installé sur le scanner ou sur la station de travail AW.
    • Il est capable de lire les acquisitions volumétriques avec pondération T1 en plus des acquisitions fMRI.
    • Les étapes de traitement des données fMRI sont les suivantes :
      • Correction des mouvements rigides du corps par le biais de six paramètres, par alignement sur le premier volume.
      • Filtrage spatial.
      • Segmentation des données anatomiques pour éliminer les couches externes qui contiennent des signaux ne correspondant pas au cerveau.
      • Alignement des ensembles de données fMRI sur les ensembles de données structurels.
      • Calcul de cartes statistiques correspondant à l’activation basée sur des tâches.
      • Cartes BIP (Burnt In Pixel) indiquant la zone d’activation en blanc sur l’examen structurel.
      • Calcul des trajectoires de fibre DTI (en option avec BrainWave Fusion).

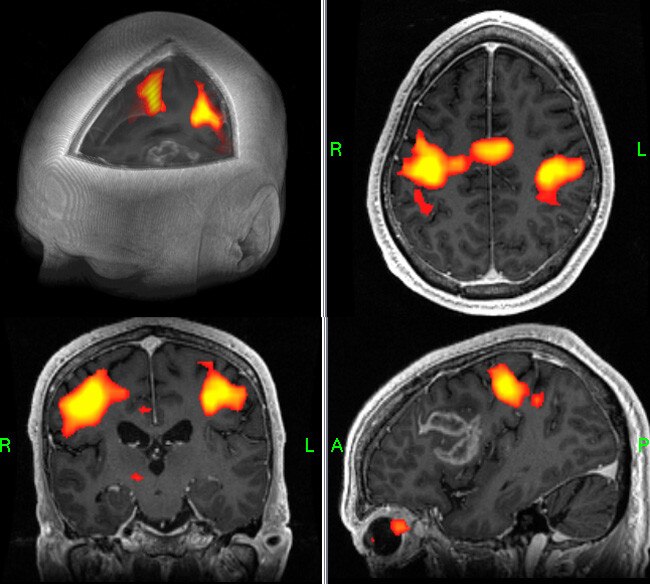

    • Visualisation des données fonctionnelles, superposées sur l’image structurelle en 2D ou en 3D. Ajout d’annotations ou changement de la couleur ou du degré d’opacité.
    • BrainWave Fusion (en option) permet d’afficher les trajectoires de substances blanches avec les données fonctionnelles, sur une image anatomique haute résolution.
    GE Santé Brainwave

Configuration système

  • AW VolumeShare 5 ou version ultérieure
  • Un ou deux moniteurs d’affichage
  • BrainWave PA nécessite l’installation de BrainWave RT
  • BrainWave Fusion nécessite l’installation de BrainWave PA et DTI FiberTrak

Configuration matérielle minimale :

  • HP Z800 : 12 Go de mémoire vive au minimum
  • Utilisation prévue

    GE Functional Brain Mapping Option (option de cartographie fonctionnelle du cerveau) est un package matériel et logiciel permettant d’acquérir, de traiter et d’afficher les résultats des examens IRM BOLD réalisés en présence de stimuli synchronisés exercés sur le patient. S’ils sont interprétés par un médecin spécialement formé, ces résultats peuvent contribuer à définir un traitement mieux adapté.
